[開設課程--建築構造與施工(一)]--朝陽建築系大二必修2學分

授課大綱課程進度1營建概論2工法與流程(施工計劃)3工法與流程(假設工程)4工法與流程(地下工法)
5工法與流程(地上結構體)6工法與流程(屋頂防水與隔熱)7工法與流程(建築裝修與植栽)

///家庭作業01//////家庭作業02//////家庭作業03//////家庭作業04



壹、總論

            名詞定義

            各種構造系統之分類

            構造之要求---安全堅固、經濟合理、美觀適切

            房屋構造之部位

            各階段經理人稱謂與職掌

            營建管理的目標與策略

~~~~~~~~~~~~~~~~~~~~~

參考書目:

1.《建築構造的基本原則--材料和工法》pp3-13

2.《營建法與施工()pp1-57pp58-78

3.《建築結構體之施工與監工》pp1-46pp31-32

7.《營建管理與施工實務》pp13-81

>>延伸閱讀>>

5.《建築構造圖解教材》日本建築學會編,台北科技圖書公司,2001.09

10.《圖解建築施工》杉浦光義著(崔征國譯),台北詹氏書局,1994.3

~~~~~~~~~~~~~~~~~~~



            名詞定義

()建物生命週期──由時間縱向面觀之

建築物由無至有,再趨於衰滅(和再生)之過程。歷經土地開發、企畫規劃、設計、施工計畫、施作、竣工驗收、啟用、維護管理、拆除(再利用)之過程。了解其週期興衰。找著資源(時間、成本、效益)之最佳著力點!

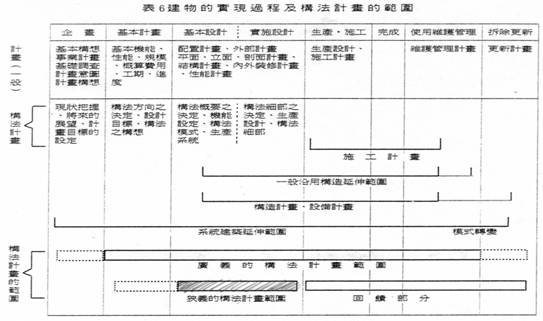

()建築計劃與構造計劃──由專業領域橫向面觀之

建築計畫包括「基地計畫、空間計畫、構造計畫、設備計畫、施工計畫、以及預算計畫」。

構造計畫(building system design, 構法計劃)則指綜合建築知識使能達成建物的實現(構築)、及符合目標----「系統化建築營造(Systems Building)」。其內容包括:決定應達到什麼樣的機能與條件、使用什麼樣的構材、構件和接合方式。

 ()構法(building system)

建築的物理性構成,意即建築物與空間被覆部分的構成。Frame , Construction

構法是為了達到特定性能要求,將特定的構材、構件以特定的接合法則所構成的系統,使具備某種(空間)機能的建築物架構本身。

1.建築物的構成方法(組構)2.材料及組件所構成的建築物實體。3.施工原理(觀念)之考慮。4.建築結構的構成方法、結構方法的簡稱。

 ()工法(construction method)

工法是以特定的生產設備,按照特定的作業程序來實現特定構法的系統。意即使能實現實體(構法)之手段、順序(程序)Method , Process

1.建築物的組合方法,建造方法,施工的方法。2.如何去選擇形式建造,及建造結果為何,以滿足建築計劃之需要。3.施工計劃與管理。

()B.O.T. (Build-Operate-Transfer)

即是公部門將單一之建設計劃或設施交由民間興建經營,於民間經營一段時間後,依特許合約之規定移轉回交給公部門(政府)。原旨意是政府為減輕財政負擔、提升公共工程效率與品質,引進BOT方式,鼓勵民間參與公共建設(『獎參條例』)。例如:臺灣高速鐵路是以BOT興建,土地取得與規劃設計部分由政府辦理,其餘土建工程、軌道車輛的機電設備、車站及系統三十年的營運維修則由民間參與。其他BOT工程如台糖月眉育樂世界、高雄市捷運、東部國道等。

()J.V.Joint Venture,聯合承攬

係指二家以上之綜合營造業共同承攬同一工程之契約行為,根據共同計算分擔損益之協定,而共同承攬工程。營造業聯合承攬工程時,應共同具名簽約,並檢附聯合承攬協議書,共負工程契約之責。聯合承攬協議書內容如下:1.工作範圍。2.出資比率。3.權利義務。(營造業法)

需採用聯合承攬之工程多是艱巨龐大,乃藉由多種專長之營造業結合及技術移轉協定,除增加工程承接之機會,並有助於各成員技術與管理能力之提升;又此類工程之工期動輒數年,須投入之資源龐大,除工程風險外,尚有社會、政治、經濟、市場等變化風險,可藉由參與聯合承攬工程以分攤風險。

()營建管理

()營建自動化

()營建工程體制



二、各種構造系統之分類

             依構築方式

            砌體(Masonry, 疊砌式)構造----磚構造、石構造

            構架式構造----木構造、鋼骨構造、預鑄房屋構造

            整體式構造(柱版式、箱匣式)----Reinforced Concrete(RC)造、鋼骨鋼筋混凝土造



            依使用材料別

            陶土類(ceramics)

     岩石、黏土礦物(磚、瓦)、土壤、混凝土、玻璃

            金屬類(metals)

     鋼鐵形態別、鋁合金、鉛鋅

            有機物(organic)

     木材、紙、編織品、瀝青、樹脂、塑膠聚合物

             組合材料



            依施作過程而分類

            濕式施作構造(wet construction) 運用水泥等黏著材,需等待乾燥與養護

            乾式施作構造(dry construction) 模矩及廠製化、單元組裝、天候因素、「房屋工業化(housing industry)



            依結構系統而分類(吳卓夫書,pp1-5)

            依平面系統

     剛構架、桁架式、外殼式、拱式、核心式、壁式(承重牆)、版式

            依空間結構系統

         空間構架、懸吊式、摺版式、薄殼式、帳蓬式、氣囊式



            依性能而分類(略)







            依施作部位而分類



    建築構造之要求

            安全堅固──防災性能、結構

            防風雨

            隔熱

            防火與耐火

            耐風與耐震

            隔音與隔振

            特殊性能(ex:防輻射、無塵室  )



            經濟合理──構造形式與組築方式

            地域材料之取得

            構造形式之選擇

            施工計劃與管理

            成本與預算計劃



            美觀適切──科技運用與藝術觀

            技術突破與創意表現

            時代的美學觀

            生活(機能與感官)的接受程度

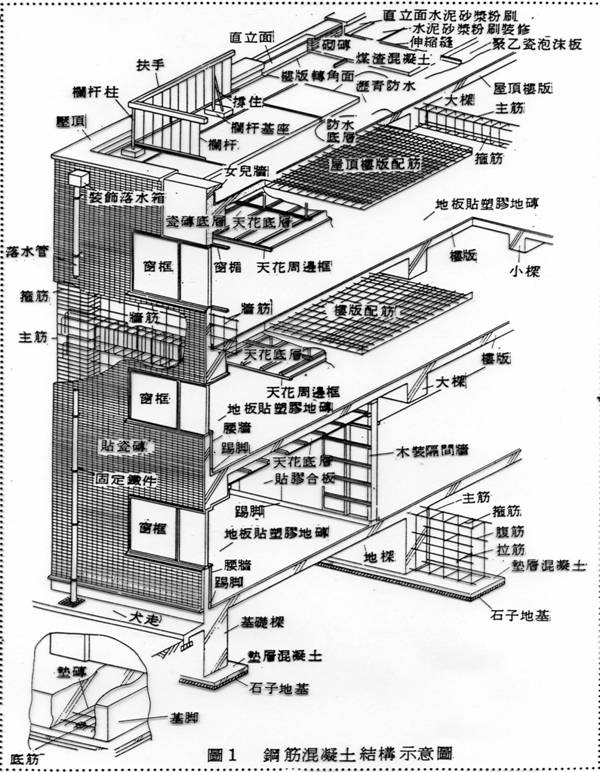

            房屋構造之部位



            主結構體部位

            基礎







            樓版

            屋頂

            樓梯



            次要裝修部份

            隔間牆

            開口部與門窗

            泥水與裝修

            其他

            傢俱



            設備系統與代謝

            水系統(上水、中水、污水)

            動力系統(機電、昇降、熱源)

            資訊與保全系統

            空調系統

            消防與緊急避難系統

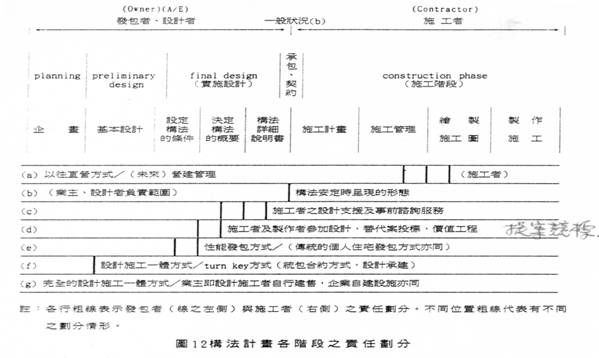

            各階段經理人稱謂與職掌

              --地主、承租者或出資者

            企劃(規劃)--產品定位、行銷策略

            建築師--建築設計規劃、複委託(結構,機電,消防)、執照書類申請

            營造公司--營建工程師、工地主任、品管工程師、PCM,PM

            物業管理公司--營運及保修(集合社區大樓、商辦大樓)

文字方塊: 建物生命週期
文字方塊: 經理人與職掌



            營建管理的目標與策略

              M

              四目標

1.預算成本

2.時程

3.品質

4.安全





~~~~~~~~~~~~~~~~~~~~~

課後習題:



1.中古時期的哥德式建築採取石拱構造,試圖繪說明其力學分析。

2.上古時期的埃及所開採的石材,在有限的工具之下,如何切割之。

3.請分別甘特圖(bar chart)與網絡圖(P.E.R.T.CPM)之營建管理應用之差異。

4.何以玻璃不適用於建築「結構體」使用?
